Misurare le distanze all’antica

Categoria: Autore: Richard Schofield

di Richard Schofield

“Sulla metà destra del f. 1r del Codice atlantico, Leonardo propone due diverse versioni dello stesso strumento, un odometro: a sinistra, a due ruote; a destra, a una ruota sola. Il primo disegno è corredato da una lunga didascalia che descrive il funzionamento dello strumento; nel testo, però, Leonardo si dimostra più interessato a fare sfoggio delle sue nozioni matematiche su π che non a illustrare in dettaglio la costruzione dell’odometro.

[…]

L’odometro disegnato da Leonardo si basa almeno in parte sulla descrizione dello strumento fornita da Vitruvio (x, 9, 1-7). In questo foglio Leonardo non cita esplicitamente l’autore latino, ma qualche anno più avanti, nel Manoscritto G (f. 96r, 1510-1511) fa riferimento a questo passo del De architectura – che conosce presumibilmente in maniera indiretta, attraverso altre fonti – osservando che nonostante Vitruvio avesse capito come misurare le distanze utilizzando la circonferenza delle ruote dei carri, ignorava la possibilità di utilizzare questo stesso metodo per quadrare il cerchio, un problema che invece Archimede era riuscito a risolvere.
Il funzionamento dell’odometro si basa sulla trasmissione del movimento delle ruote a un sistema di dischi. L’odometro che descrive Vitruvio si articola in quattro elementi montati su una raeda, un veicolo a quattro ruote sufficientemente spazioso per trasportare uomini e salmerie, come si vede nei rilievi della Colonna Traiana: ignorandone l’aspetto, Leonardo disegna invece un carro a una e due ruote…”

Estratto dal catalogo della mostra “Leonardo e Vitruvio. Oltre il cerchio e il quadrato” Collana del Centro Studi Vitruviani – Marsilio Editori

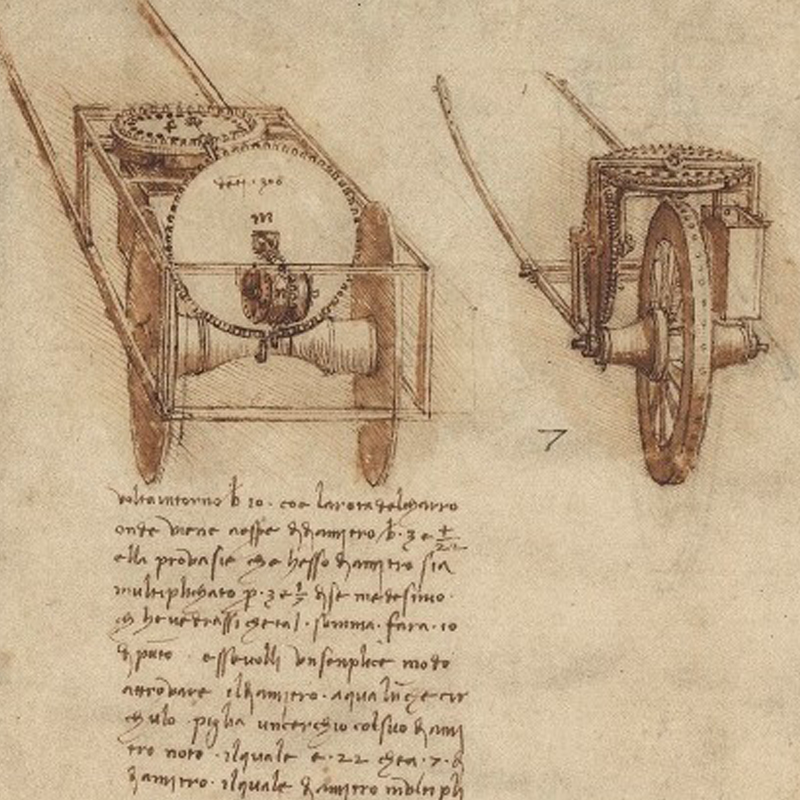

Immagine: Dettaglio Codice atlantico f. 1r-b
